Манометр ДМ8008-ВУф 0-250 кгс/см2 кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл заполненный

Свежая информация

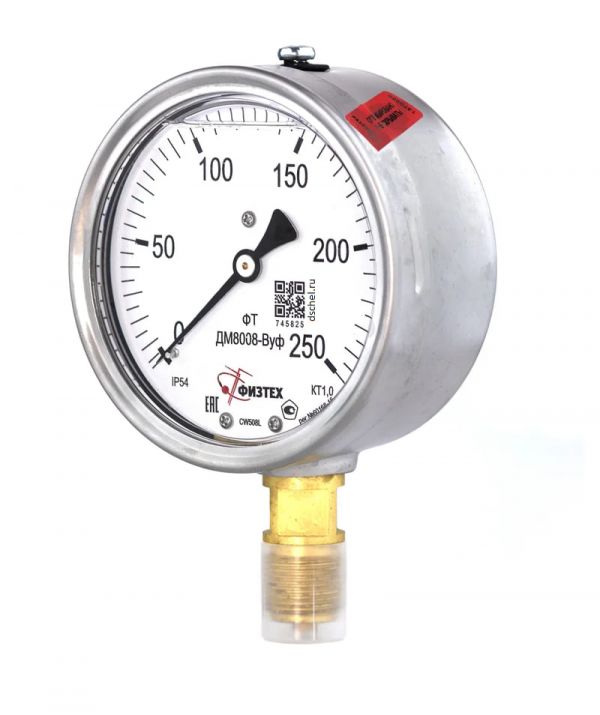

Манометр ДМ8008-ВУф 0-250 кгс/см2 кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл - это виброустойчивый манометр в корпусе сто миллиметров с заполнением силиконом для измерения давления в диапазоне от ноля до 250 килограмм-сила на квадратный сантиметр.

По умолчанию предел измеряемого давления выражен в килограмм-сила на квадратный сантиметр (0-250 кгс/см2). По желанию Покупателя возможно индивидуальное изготовление циферблата в других единицах:

0...250 бар (bar)

0...25 МПа

Расшифровка маркировки:

ДМ8008-ВУф 0-250 кгс/см2 кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл

ДМ8008-ВУ - серия виброустойчивых манометров;

ф - Физтех;

(Без указания исполнения диаметр корпуса равен 100 мм);

0-250 кгс/см2 - диапазон измеряемого давления;

кт.1,0 - класс точности 1,0;

d.100 - номинальный диаметр корпуса 100 мм;

IP54 - степень защиты оболочки от пыли и влаги;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (крепление снизу);

Ву - виброустойчивый;

Гл - гидрозаполнение глицерином.

Конструктивные и эксплуатационные особенности:

Манометр виброустойчивый;

Тип - ФТ;

Модель - ДМ8008-ВУф;

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - У2;

Предел измерения - от 0 до 250 кгс/см2;

Класс точности - 1,0;

Степень пылевлагозащиты - IP54;

Резьба - M20*1,5;

Штуцер - радиальный;

Материал корпуса - нержавеющая сталь;

Стекло в конструкции - органическое;

Обечайка - байонет;

Материал, контактирующий с измеряемой средой - медный сплав;

Диапазон температур измеряемой среды - от -50 до +120 градусов;

Диапазон температур окружающей среды - от -40 до +60 градусов;

Межповерочный интервал - 2 года.

Резьба.

На выбор Покупателя представлено два варианта внешней резьбы на штуцере:

М20х1,5 - метрическая;

G1/2 - трубная.

Поверка: отгрузка приборов с гидрозаполнением осуществляется с производственного склада в г.Томск с заводской поверкой, её ещё принято называть первичной. Данные о поверке внесены в ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Комплектация оборудования при отправке с томского склада:

Манометр ДМ8008-ВУф 0-250 кгс/см2 кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (коробка) - 1 шт.
