Манометр МП3-Уф 0-1,6 МПа кт.1,5 d.100 IP40 M20*1,5 РШ поверка Физтех

Свежая информация

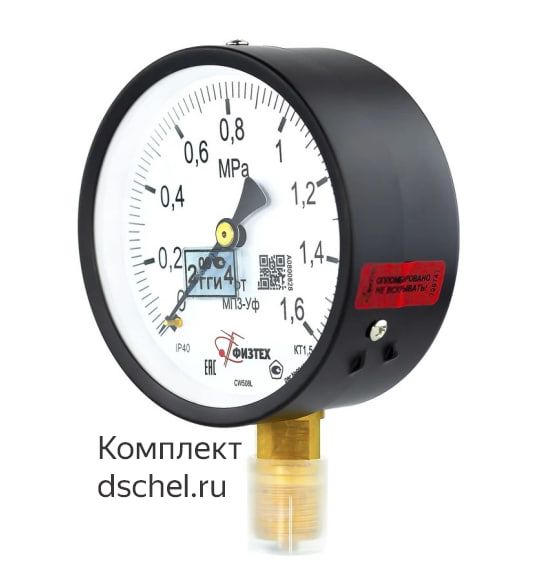

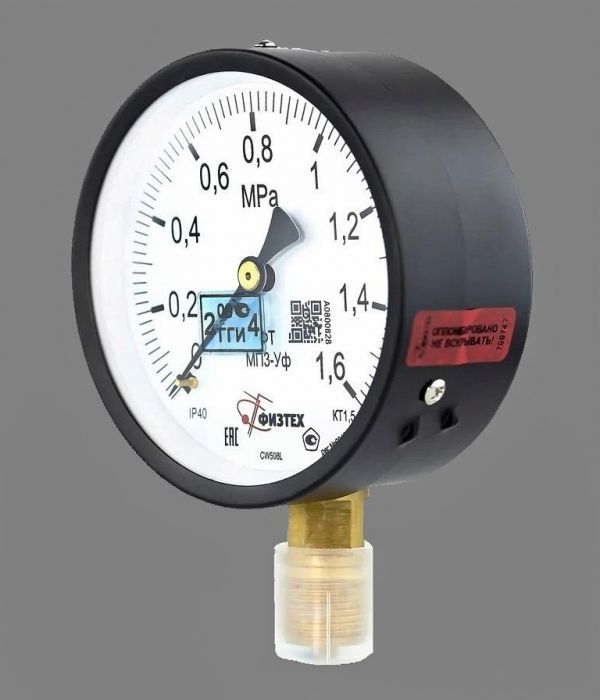

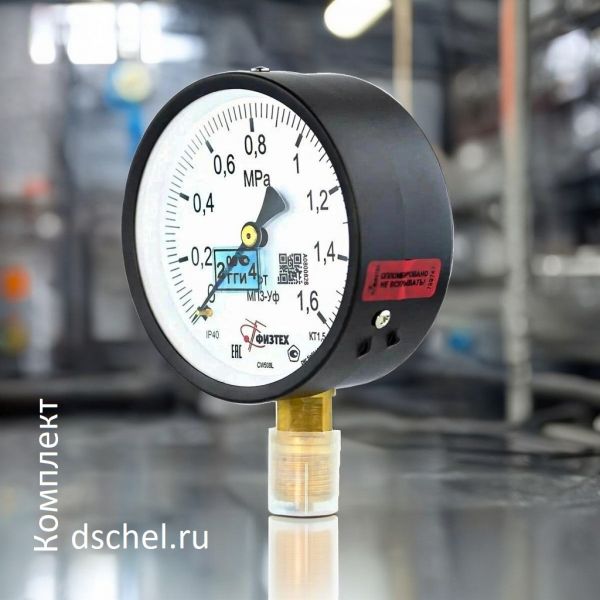

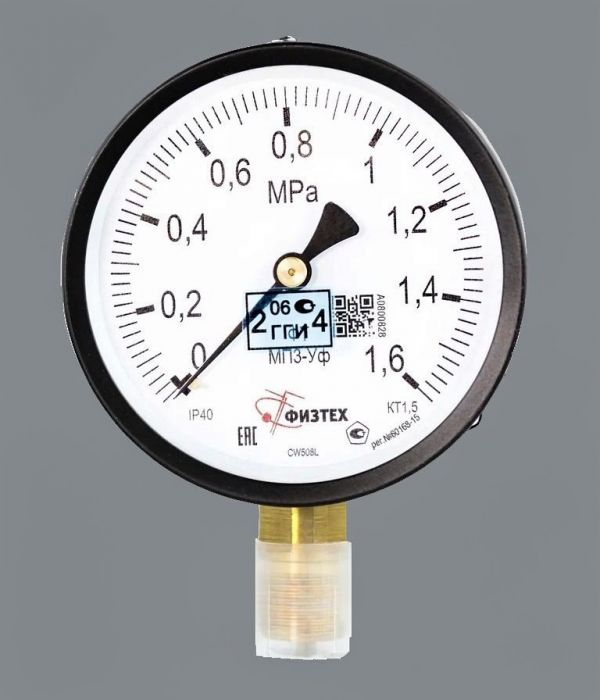

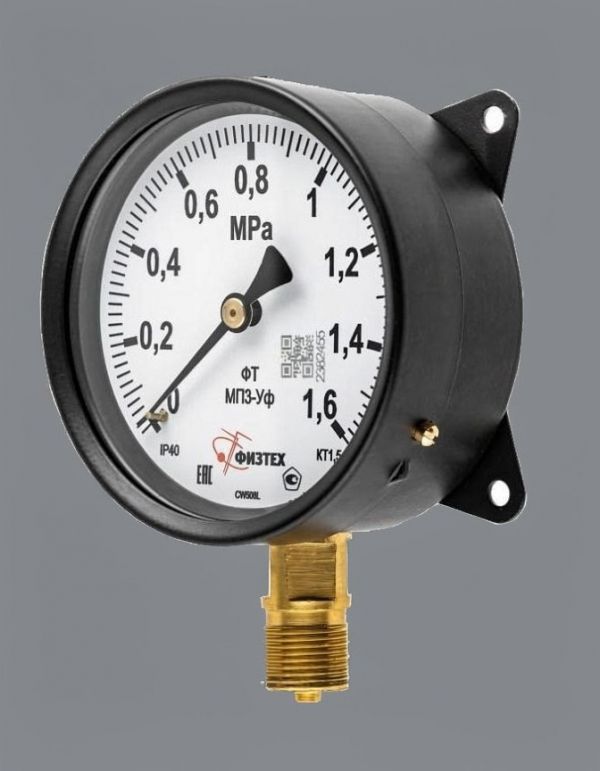

Манометр МП3-Уф 0-1,6 МПа кт.1,5 d.100 IP40 M20*1,5 РШ - это радиальный манометр в корпусе 100 миллиметров для измерения давления в диапазоне от ноля до 1,6 мегапаскаль.

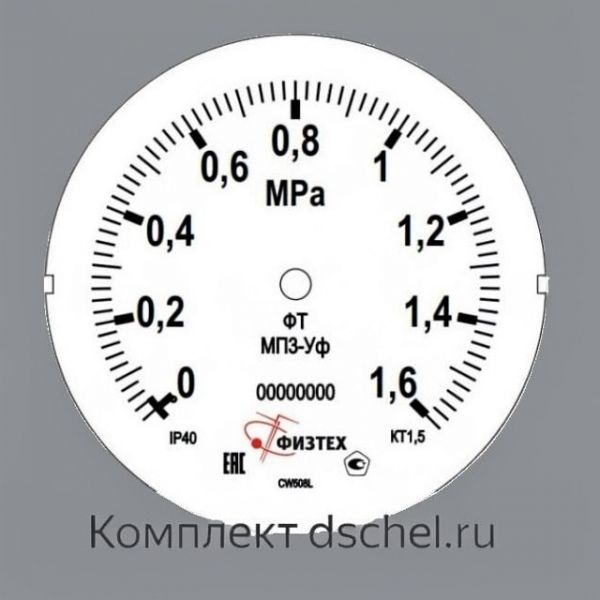

По умолчанию давление на мерной шкале выражено в стандартных единицах - в мегапаскалях (0-1,6 МПа). По желанию Покупателя возможно индивидуальное изготовление циферблата в других единицах:

0...16 бар (bar)

0...16 кгс/см2 (kgf/cm²)

Расшифровка маркировки:

МП3-Уф 0-1,6 МПа кт.1,5 d.100 IP40 M20*1,5 РШ

МП - манометр показывающий;

3 - номинальный диаметр корпуса 100 миллиметров;

У - климатическое исполнение У2;

ф - Физтех;

0-1,6 МПа - диапазон измеряемого давления;

кт.1,5 - класс точности 1,5;

d.100 - диаметр корпуса 100 мм;

IP40 - степень защиты оболочки от пыли и влаги;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (крепление снизу).

Конструктивные и эксплуатационные особенности:

Манометр технический;

Тип - ФТ;

Модель - МП3-Уф;

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - У2;

Предел измерения - от 0 до 1,6 МПа;

Класс точности - 1,5;

Степень пылевлагозащиты - IP40;

Резьба штуцера - M20*1,5;

Штуцер - радиальный;

Материал корпуса - сталь;

Стекло в конструкции - техническое;

Материал, контактирующий с измеряемой средой - медный сплав;

Диапазон температур t измеряемой среды - от -50 до +150 градусов;

Диапазон температур t окружающей среды - от -60 до +60 градусов;

Межповерочный интервал - 2 года.

Резьба. На выбор представлено два варианта внешней резьбы на штуцере:

М20х1,5 - метрическая;

G1/2 - трубная.

Поверка: отгрузка приборов осуществляется с производственного склада в г.Томск с заводской поверкой, её ещё принято называть первичной. Данные о поверке внесены в ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Комплектация при отгрузке:

Манометр МП3-Уф 0-1,6 МПа кт.1,5 d.100 IP40 M20*1,5 РШ с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (коробка) - 1 шт.

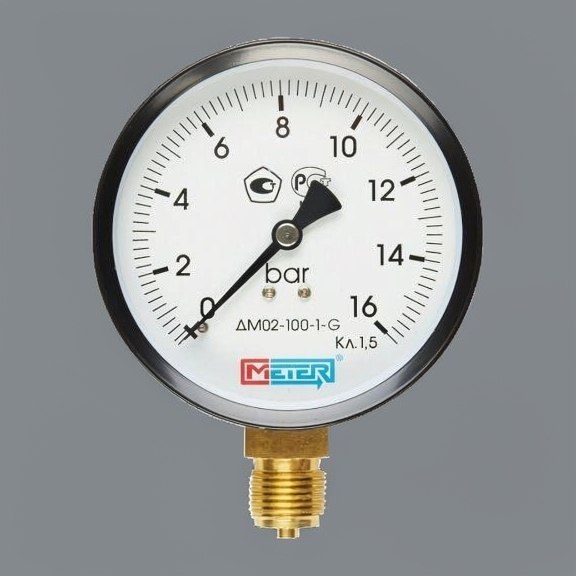

Возможные аналоги:

МП3-УМ (0-1,6 МПа)-1,5-М20х1,5-демпфер

ТМ-510Р.00 (0-1,6 МПа) М20х1,5.1,5

Манометры МП3-Уф

Другие модели на давление 0-1,6 МПа
