Манометр ДМ2010ф исп V 0-10 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ ЭКМ Тип ФТ

Свежая информация

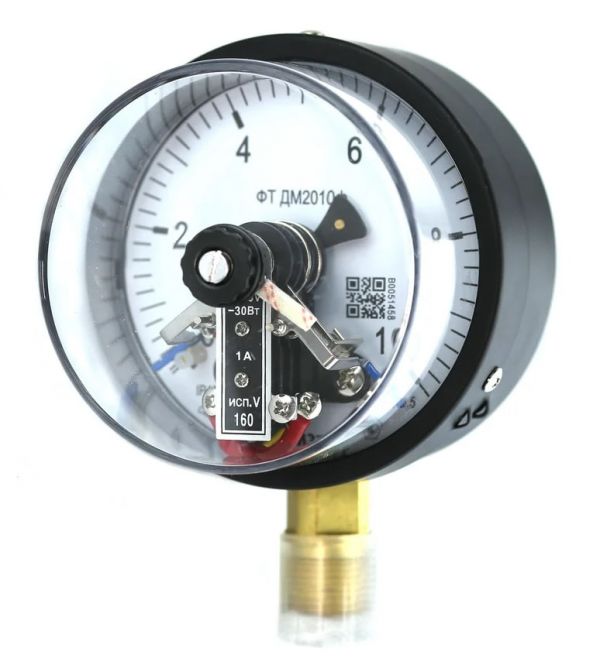

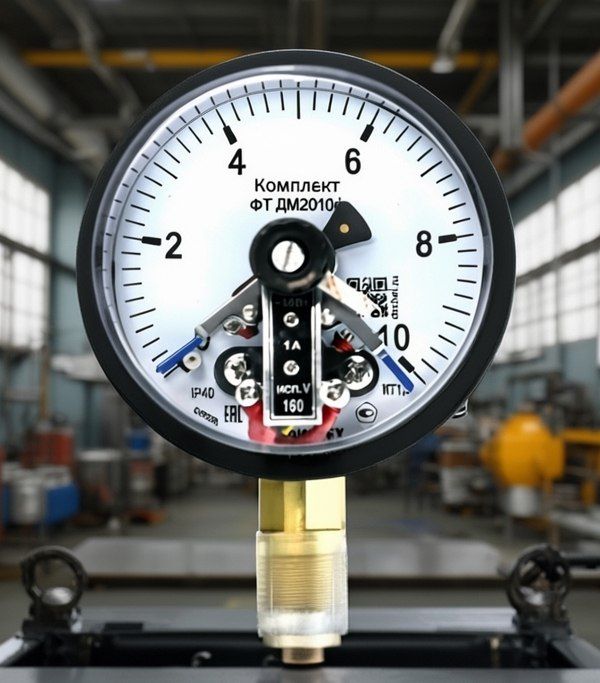

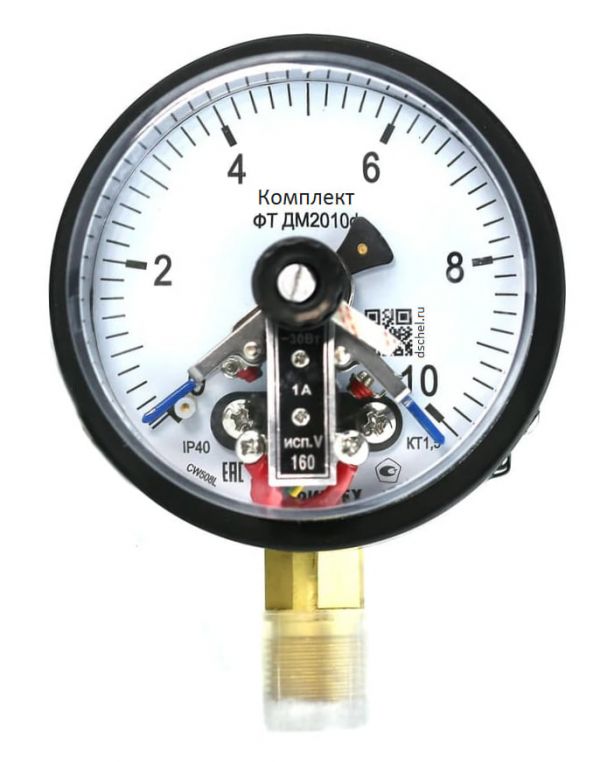

Манометр ДМ2010ф исп V 0-10 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ - это электроконтактный сигнализирующий манометр в корпусе 100 миллиметров для измерения давления в диапазоне от ноля до десяти килограмм-сила на квадратный сантиметр.

Мерная шкала давления в килограмм-сила на квадратный сантиметр (0-10 кгс/см2)л может быть изготовлена с нанесением и калибровкой в других единицах:

0...10 бар (bar)

0...1 МПа - стандарт по умолчанию

Расшифровка маркировки:

ДМ2010ф исп V 0-10 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ

ДМ2010 - серия электроконтактных манометров диаметром 100 мм;

ф - Физтех;

исп V - пятое исполнение контактов;

0-10 кгс/см2 - измеряемое давление;

кт.1,5 - класс точности 1,5;

d.100 - диаметр корпуса 100 мм;

IP40 - степень защиты;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (снизу).

Конструктивные и эксплуатационные особенности:

Электроконтактный технический;

Тип - ФТ;

Модель - ДМ2010ф;

Предел измерения - от 0 до 10 кгс/см2;

Корпус - сталь;

Стекло в конструкции - органическое;

Материал механизма, контактирующий с измеряемой средой - медный сплав;

Класс точности измерений - 1,5;

Номинальный диаметр корпуса - 100 миллиметров;

Степень пылевлагозащиты - IP40;

Резьба - M20*1,5;

Штуцер - радиальный;

Климатическое исполнение - У2;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +60 градусов;

Межповерочный интервал - 2 года.

Поверка. Отгрузка электроконтактных манометров осуществляется с производственного склада в Томске с заводской поверкой, её ещё принято называть первичной. Данные о поверке внесены в ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Резьба. На выбор представлено два варианта внешней резьбы на штуцере:

М20х1,5 - метрическая;

G1/2 - трубная.

Комплектация при отправке с томского склада:

Манометр ДМ2010ф исп V 0-10 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (коробка) - 1 шт.

Возможные аналоги:

ТМ-510Р.05 (0-1 МПа) М20х1,5. 1,5

ДМ2010м (0-10 кгс/см2)-1,5-М20х1,5-демпфер исп.V
