Манометр ДМ2010ф исп V 0-6 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ ЭКМ Физтех

Свежая информация

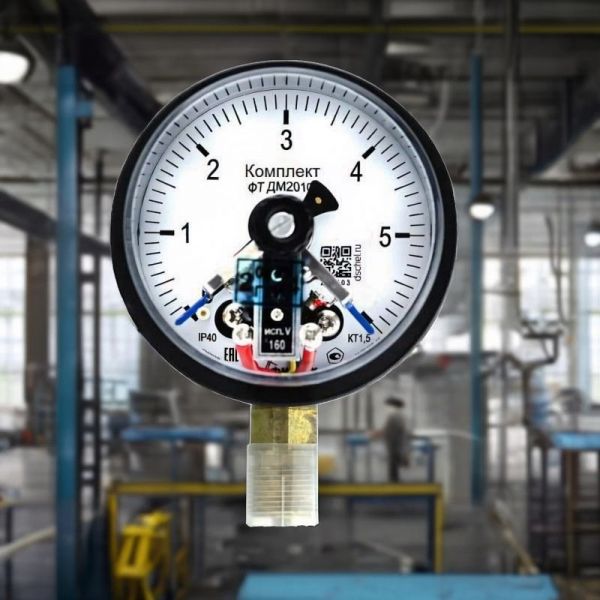

Манометр ДМ2010ф исп V 0-6 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ - это электроконтактный манометр в корпусе 100 миллиметров для измерения давления в диапазоне от ноля до шести килограмм-сила на квадратный сантиметр.

Шкала показаний давления выражена в килограмм-сила на квадратный сантиметр (0-6 кгс/см2) может быть выражена на циферблате в других единицах:

0...6 бар (bar)

0...0,6 МПа

0...600 кПа - по умолчанию

Расшифровка маркировки:

ДМ2010ф исп V 0-6 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ

ДМ2010 - модель электроконтактного манометра диаметром 100 мм;

ф - Физтех;

исп V - пятое исполнение контактов;

0-6 кгс/см2 - измеряемое давление;

кт.1,5 - класс точности 1,5;

d.100 - диаметр корпуса 100 мм;

IP40 - степень защиты;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (снизу).

Конструктивные и эксплуатационные особенности:

Электроконтактный технический;

Тип - ФТ;

Модель - ДМ2010ф;

Предел измерения - от 0 до 6 кгс/см2;

Корпус - сталь;

Стекло в конструкции - органическое;

Материал механизма, контактирующий с измеряемой средой - медный сплав;

Класс точности измерений - 1,5;

Номинальный диаметр корпуса - 100 миллиметров;

Степень пылевлагозащиты - IP40;

Резьба - M20*1,5;

Штуцер - радиальный;

Климатическое исполнение - У2;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +60 градусов;

Межповерочный интервал - 2 года.

Поверка. Отгрузка электроконтактных манометров ДМ2010ф на 6 атмосфер осуществляется с производственного склада в Томске с заводской поверкой, её ещё принято называть первичной. Данные о метрологической поверке внесены в базу ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Комплектация оборудования при отгрузке с производственного склада:

Манометр ДМ2010ф исп V 0-6 кгс/см2 кт.1,5 d.100 IP40 M20*1,5 РШ с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (картонная коробка) - 1 шт.

Возможные аналоги:

ТМ-510Р.05 (0-0,6 МПа) М20х1,5. 1,5

ДМ2010м (0-6 кгс/см2)-1,5-М20х1,5-демпфер исп.V
