Манометр ДМ8008-ВУф 0-60 МПа кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл вибро с заполнением

Свежая информация

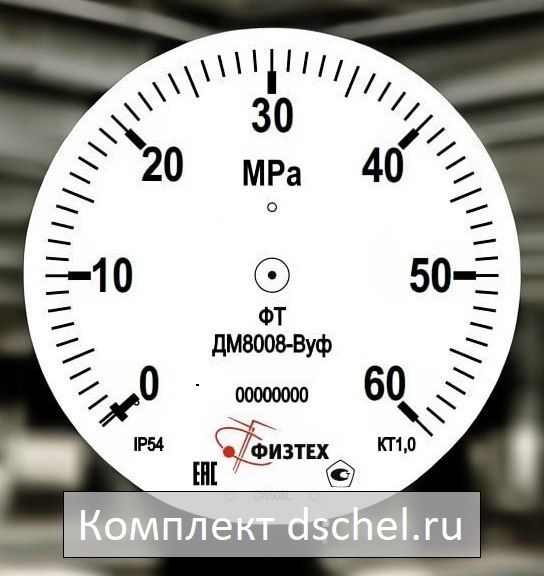

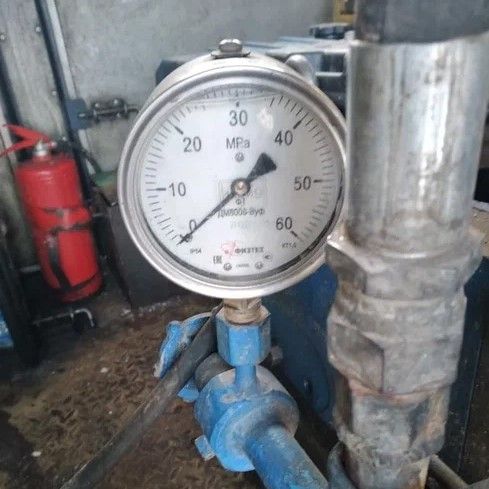

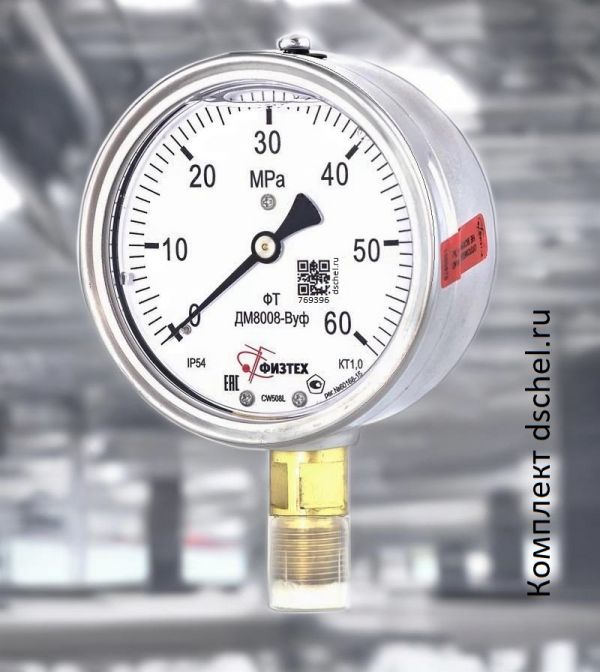

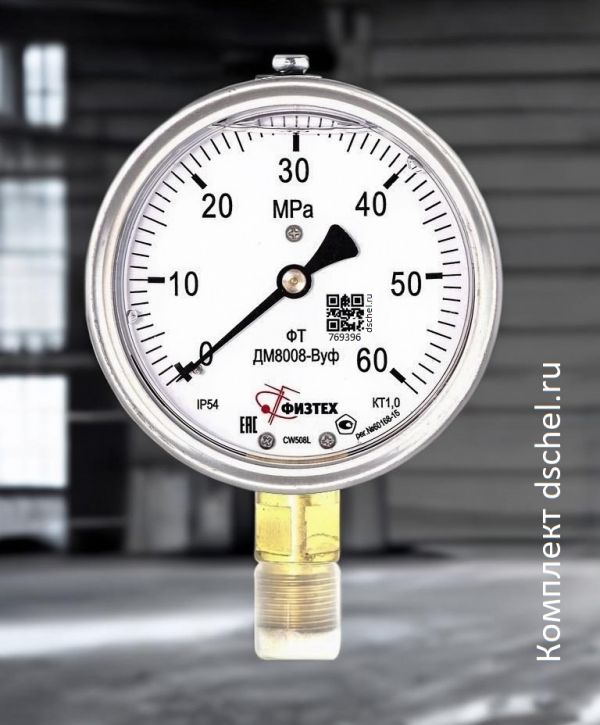

Манометр ДМ8008-ВУф 0-60 МПа кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл - это виброустойчивый глицериновый манометр в корпусе 100 миллиметров для измерения давления в диапазоне от ноля до шестидесяти мегапаскаль.

По умолчанию предел измеряемого давления выражен в мегапаскалях (0-60 МПа). По желанию Покупателя возможно индивидуальное изготовление циферблата в других единицах:

0...600 кгс/см2 (kgf/cm²)

0...600 бар (bar)

Расшифровка маркировки:

ДМ8008-ВУф 0-60 МПа кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл

ДМ8008-ВУ - серия виброустойчивых манометров;

ф - Физтех;

0-60 МПа - диапазон измерений;

кт.1,0 - класс точности 1,0;

d.100 - номинальный диаметр корпуса 100 мм;

IP54 - степень защиты оболочки от пыли и влаги;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (крепление снизу);

Ву - виброустойчивый;

Гл - гидрозаполнение глицерином.

Конструктивные и эксплуатационные особенности:

Манометр виброустойчивый;

Тип - ФТ;

Модель - ДМ8008-ВУф;

Гидрозаполнение глицерином;

Номинальный диаметр корпуса - 100 миллиметров;

Климатическое исполнение - У2;

Предел измерения - от 0 до 60 МПа;

Класс точности - 1,0;

Степень пылевлагозащиты - IP54;

Резьба - M20*1,5;

Штуцер - радиальный;

Материал корпуса - нержавеющая сталь;

Стекло в конструкции - органическое;

Обечайка - байонет;

Материал, контактирующий с измеряемой средой - медный сплав;

Диапазон температур измеряемой среды - от -50 до +120 градусов;

Диапазон температур окружающей среды - от -40 до +60 градусов;

Межповерочный интервал - 2 года.

Резьба. На выбор представлено два варианта внешней резьбы на штуцере:

М20х1,5 - метрическая;

G1/2 - трубная.

Поверка: отгрузка приборов с гидрозаполнением осуществляется с производственного склада в г.Томск с заводской поверкой, её ещё принято называть первичной. Данные о поверке внесены в ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Комплектация оборудования при отгрузке с томского склада:

Манометр ДМ8008-ВУф 0-60 МПа кт.1,0 d.100 IP54 M20*1,5 РШ ВуГл с поверкой - 1 шт.;

Паспорт - 1 шт.;

Индивидуальная упаковка (коробка) - 1 шт.
