Манометр ДМ2005ф исп V 0-400 кгс/см2 кт.1,5 d.160 IP40 M20*1,5 РШ ЭКМ Физтех

Свежая информация

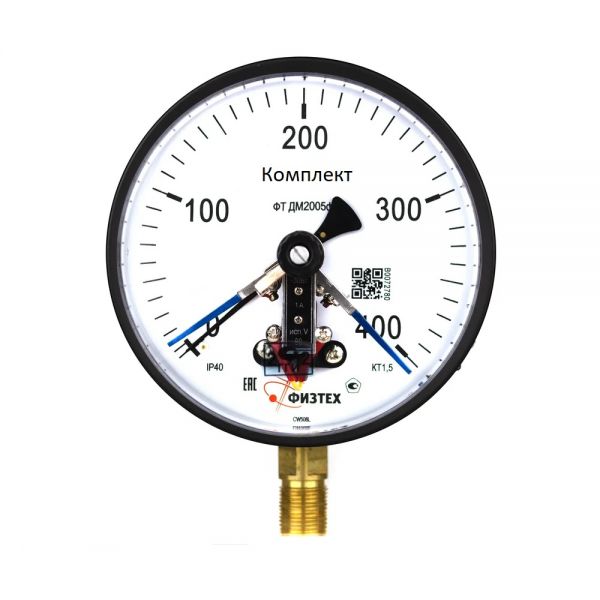

Манометр ДМ2005ф исп V 0-400 кгс/см2 кт.1,5 d.160 IP40 M20*1,5 РШ - это электроконтактный манометр пятого исполнения для коммутации электрических сетей в зависимости от уровня измеряемого давления в диапазоне от ноля до 400 килограмм-сила на квадратный сантиметр.

Уставками Пользователь самостоятельно настраивает значения срабатывания электроконтактной группы.

Индивидуальная печать на циферблате. Шкала, выраженная в килограмм-сила на квадратный сантиметр (0-400 кгс/см2), может быть представлена в других единицах:

0...400 бар (bar);

0...40 МПа

Расшифровка маркировки:

ДМ2005ф исп V 0-400 кгс/см2 кт.1,5 d.160 IP40 M20*1,5 РШ

ДМ2005 - электроконтактный манометр диаметром 160 мм;

ф - Физтех;

исп V - пятое исполнение контактов;

0-400 кгс/см2 - измеряемое давление;

кт.1,5 - класс точности 1,5;

d.160 - диаметр корпуса 160 мм;

IP40 - степень защиты внешней оболочки;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальное расположение штуцера (снизу).

Поверка. Прибор является новым и имеет "свежую" первичную поверку завода-производителя Физтех с внесением данных в ФГИС Аршин ФИФ ОЕИ.

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Характеристики и конструктивные особенности кратко:

Манометр электроконтактный технический;

Тип - ФТ;

Модель - ДМ2005ф;

Предел измерения - от 0 до 400 кгс/см2;

Корпус - сталь;

Стекло в конструкции - органическое;

Материал механизма, контактирующий с измеряемой средой - медный сплав;

Класс точности измерений - 1,5;

Номинальный диаметр корпуса - 160 миллиметров;

Степень пылевлагозащиты - IP40;

Резьба - M20*1,5;

Штуцер - радиальный;

Климатическое исполнение - У2;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +60 градусов;

Межповерочный интервал - 2 года.

Комплектация при отгрузке с томского склада:

- Манометр ДМ2005ф исп V 0-400 кгс/см2 кт.1,5 d.160 IP40 M20*1,5 РШ с поверкой - 1 шт;

- Паспорт - 1 шт;

- Индивидуальная упаковка - 1 шт.

Поверка: отгрузка электроконтактных измерителей d.160 миллиметров осуществляется с производственного склада в г.Томск с заводской поверкой, её ещё принято называть первичной. Данные о метрологической поверке внесены в ФГИС Аршин ФИФ ОЕИ.

При необходимости проводится государственная поверка (ГП - госповерка).

ГОСТ 2405-88

ТУ 4212-114-64115539-2014

Возможный аналог: ДМ2005м 160 кгс/см2 исп.V , манометр эл. конт, d=150, М20х1.5.
