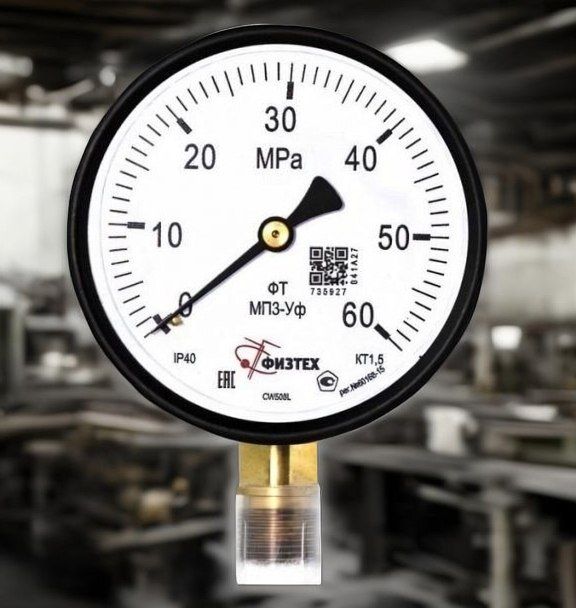

Манометр МП3-Уф 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ ФТ без фланца

Свежая информация

Манометр МП3-Уф 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ - это показывающий манометр общего технического назначения диаметром корпуса 100 миллиметров для контроля давления рабочих сред в пределах от ноля до шестидесяти мегапаскаль.

По согласованию с Покупателем циферблат изготавливается в иных единицах:

0-600 кгс/см2 (kgf/cm2)

0-600 бар (bar)

Расшифровка маркировки:

МП3-Уф 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ

МП3-У - аббревиатура серии Манометров Показывающих Унифицированных диаметром 100 миллиметров (о диаметре говорит цифра 3);

ф - Физтех;

0-60 МПа - предел измеряемого давления;

кт.1,5 - класс точности 1,5;

d.100 - диаметр корпуса 100 миллиметров;

IP40 - степень защиты от попадания пыли и влаги;

M20*1,5 - внешняя резьба присоединения;

РШ - радиальный штуцер (снизу).

Конструктивные и эксплуатационные особенности:

Технический;

Тип - ФТ;

Модель - МП3-Уф;

Номинальный диаметр корпуса - 100 миллиметров;

Степень пылевлагозащиты - IP40;

Резьба штуцера - M20*1,5;

Радиальный штуцер

Предел измерения - от 0 до 60 МПа;

Класс точности - кт.1,5

Климатическое исполнение - У2;

Наличие фланца - без фланца;

Корпус - сталь, покрытая чёрной краской;

Стекло в конструкции - техническое;

Материал механизма, контактирующий с измеряемой средой - медный сплав;

Обечайка - стальная, крепление винтами;

Штуцер, трубчатая пружина, трибко-секторный механизм - медный сплав;

Циферблат выполнен из алюминиевого сплава;

Диапазон температур измеряемой среды - от -50 до +150 градусов;

Диапазон температур окружающей среды - от -60 до +60 градусов;

Межповерочный интервал - 2 года.

Комплектация оборудования при отправке с томского склада готовой продукции:

Манометр МП3-Уф 0-60 МПа кт.1,5 d.100 IP40 M20*1,5 РШ с поверкой - 1 шт.;

Паспорт - 1 шт.;

Картонная коробка с уплотнением из воздушно-пузырьковой плёнки, при необходимости - 1 шт.

Возможные аналоги:

МП3-УМ (0-60 МПа)-1,5-М20х1,5-демпфер

ТМ-510Р.00 (0-60 МПа) М20х1,5.1,5
